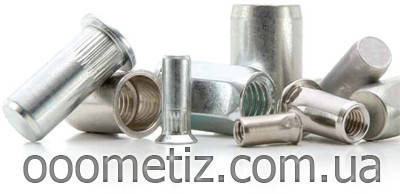

Різьбова заклепка, клепальная гайка, гайка заклепка М3, М4, М5, М6, М8, М10, М12, М16.

Різьбова заклепка, клепальная гайка, гайка заклепка М3, М4, М5, М6, М8, М10, М12, М16.

При необхідності виконання різьби в листових металах, коли неможливо нарізати різьбу, використовуються заклепки з внутрішньою різьбою, вони ж заклепки різьбові або як називають в народі плити. Такі кріпильні елементи прості і зручні в установці, не деформують матеріал і можуть використовуватися при наявності доступу тільки з одного боку. Їх використання актуально при роботі з тонкими деталями і листовими матеріалами для одночасного створення з'єднань і різьби з метою подальшого закручування болтів, гвинтів, шпильок і т. д.

Весь перелік заклепок різьбових, клепальних гайок представлений в категорії "Заклепки різьбові, підсвічники"



Пристрій різьбовий заклепки:

Різьбова заклепка являє собою циліндричну втулку спеціальної конструкції. У верхній частині втулки розташований виступаючий опорний бортик циліндричної або конічної форми (плоский або потаємний буртик).

Заклепка різьбова з циліндричним буртиком або з плоскою головкою:

Заклепка різьбова з конічним буртиком або з потайною голівкою:

У нижній частині втулки (заклепки різьбовий) нарізана циліндрична різьба. Деформаційна частина виконана у вигляді тонкостінної трубки, яка розташована над різьбовий частиною. Внутрішній діаметр деформаційної частини менше ніж внутрішній діаметр різьби.

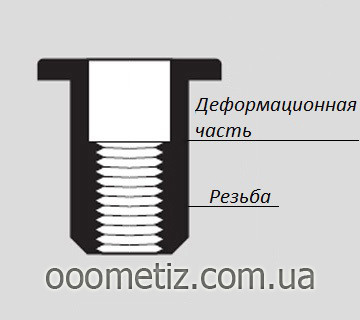

Вид різьбовий заклепки в розрізі по вертикалі:

Чорний колір позначає матеріал у розрізі білий колір - це порожнеча в тілі.

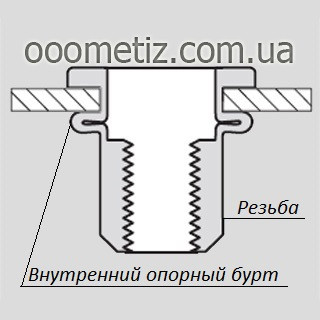

Вид встановленої різьбовий заклепки в розрізі по вертикалі:

Білий колір - це порожнеча в тілі. При установці різьбовий заклепки формується внутрішній опорний буртик, який і фіксує різьбову заклепку (клепальную гайку) в тілі.

Ми пропонуємо заклепки різьбові з різних матеріалів:

  • сталеві оцинковані різьбові заклепки з пластичних сталей (білий або жовтий цинк)
  • різьбові заклепки з нержавіючої сталі A2 (AISI 304, DIN 1.4301, 12Х18Н10 - харчова нержавіюча сталь)
  • різьбові заклепки з нержавіючої сталі A4 (AISI 316, DIN 1.4401, 03Х17Н14М2 - кислотостійка нержавійка)
  • різьбові заклепки з нержавіючої сталі A5 (AISI 316Ti, DIN 1.4571, 08Х17Н13М2Т - жаростійка нержавійка)
  • різьбові заклепки з нержавіючої сталі A6 (AISI 904L, DIN 1.4539, 06ХН28МДТ - супераустенитная нержавійка)
  • алюмінієві різьбові заклепки (AlMg2.5)

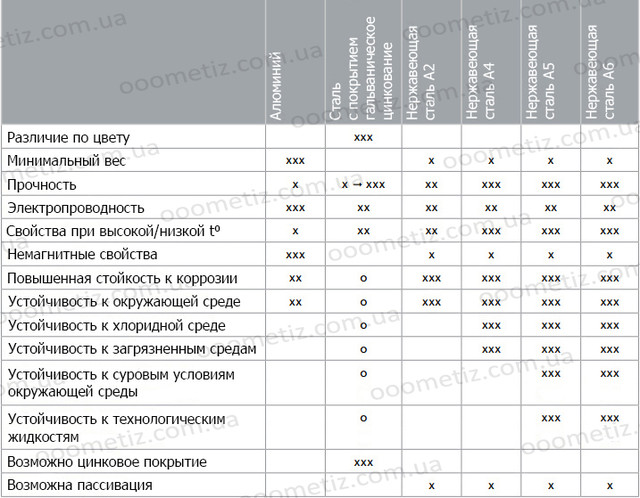

Як вибрати підходящий матеріал:

Вибір відповідного матеріалу і покриття для різьбових заклепок дуже важливий для отримання максимальної функціональності протягом всього експлуатаційного циклу, особливо коли умови навколишнього середовища невідомі або критичні. Впливу на матеріал різьбових заклепок можуть бути: хімічні (елементи розчиняються у воді), абразивні (пісок), теплові, тертя, контакт з іншими металами, корозійна середовище і т. д.

Умовне позначення:

  • про - незначне
  • х - мале/низька
  • хх - вища/середня
  • ххх - неибольшее/висока

Типи і виконання різьбових заклепок:

Різьбові заклепки розрізняються за формою головки. Частіше інших використовується різьбова заклепка з циліндричною головкою, така форма головки не вимагає додаткової підготовки поверхні з'єднуваних елементів. Якщо необхідно занурити головку різьбовий заклепки в поверхню матеріалу, що використовується різьбова заклепка з потайною або малої потайною головкою. Різьбова заклепка з потайною головкою встановлюється в зенкованное отвір врівень з поверхнею.

Також різьбові заклепки розрізняються за формою стрижня. Для сполук не піддаються високим значенням крутного моменту і для сполук в м'яких матеріалах підійде кругла гладка різьбова заклепка. При установці з'єднання в твердих матеріалах, для запобігання провертання заклепки, використовується кругла рифлена різьбова заклепка. У момент установки поздовжньо розташовані шліци на тілі різьбовий заклепки надійно врізаються в матеріал надійно блокуючи можливість обертання різьбовий заклепки в отворі. Крім цього на круглій рифленою різьбовий застібці присутній насічка на внутрішній стороні опорного буртика. Таке з'єднання забезпечує максимальну жорсткість посадки круглої рифленою різьбовий заклепки в соединяемом матеріалі. По своїй конструкції і призначенню кругла рифлена різьбова заклепка здатна повністю замінити круглу гладку різьбову заклепку. Саме з цієї причини кругла рифлена різьбова заклепка більш поширена у використанні і продажу. Для виключення прокручування різьбового з'єднання використовуються шестигранні різьбові заклепки. Різьбова заклепка встановлюється в заздалегідь підготовлену шестигранне отвір, що повністю виключає можливість обертання. Для повної нейтралізації прокручування різьбового з'єднання схильного до критичним значенням крутного моменту застосовуються квадратні різьбові заклепки. Квадратна різьбова заклепка встановлюється в заздалегідь підготовлену квадратний отвір, що повністю блокує можливість обертання різьбовий заклепки в тілі.

Крім того, різьбові заклепки бувають відкритими і закритими (глухими). Для більшості сполук підійде різьбова заклепка відкритого типу - після установки, така заклепка формує наскрізне різьбовий отвір. Якщо ж потрібно захистити різьбове з'єднання від попадання вологи, бруду або масла, краще всього підійде закрита різьбова заклепка. Після установки така заклепка формує глухе різьбовий отвір.

Крім вище наведених різновидів, різьбові заклепки так само відрізняються по товщині скріплюються поверхонь, так звані стандартні, подовжені. Чим товще товщина скрепляемого матеріалу, тим довше різьбова заклепка. Ущільнення більш широких скріплюються поверхонь досягається за рахунок збільшення довжини деформаційної частини різьбовий заклепки. Треба відзначити, що довжина різьбової заклепки з циліндричним буртиком вимірюється від кінця заклепки до підстави плоскої головки, а різьбова заклепка з потайним буртиком міряється цілком. Варіації співвідношення розміру різьби різьбових заклепок до товщині скріплюються поверхонь наведені нижче. В дужках вказано значення від якої і до якої товщини скріплюються поверхонь підходить розмір різьбовий заклепки:

  • М3 (0,25-2,00) мм. - стандартна довжина
  • М3 (2,00-4,50) мм. - подовжена
  • М4 (0,25-3,00) мм. - стандартна довжина
  • М4 (3,00-4,50) мм. - подовжена
  • М5 (0,25-3,00) мм. - стандартна довжина
  • М5 (3,00-5,50) мм. - подовжена
  • М6 (1,00-3,00) мм. - стандартна довжина
  • М6 (3,00-5,50) мм. - подовжена
  • М8 (1,00-3,00) мм. - стандартна довжина
  • М8 (3,00-5,50) мм. - подовжена
  • М10 (1,00-3,50) мм. - стандартна довжина
  • М10 (3,00-6,00) мм. - подовжена
  • М12 (1,00-4,00) мм. - стандартна довжина
  • М12 (3,50-6,00) мм. - подовжена
  • М16 (2,50-5,00) мм. - стандартна довжина

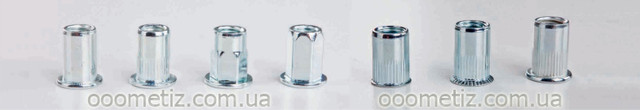

Різьбова клепана продукція доступна в наступних типах виконань:

  • Кругла рифлена різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
  • Кругла рифлена різьбова заклепка відкритого типу з потайним буртиком (головкою)
  • Кругла рифлена різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
  • Кругла гладка різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
  • Кругла гладка різьбова заклепка відкритого типу з потайним буртиком (головкою)
  • Кругла гладка різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
  • Кругла рифлена різьбова заклепка відкритого типу з збільшеним циліндричним буртиком (головкою)
  • Кругла гладка різьбова заклепка відкритого типу з збільшеним циліндричним буртиком (головкою)
  • Кругла рифлена різьбова заклепка закритого типу з циліндричним буртиком (головкою)
  • Кругла рифлена різьбова заклепка закритого типу з потайним буртиком (головкою)
  • Кругла рифлена різьбова заклепка закритого типу з малою потайним буртиком (головкою)
  • Кругла гладка різьбова заклепка закритого типу з циліндричним буртиком (головкою)
  • Кругла гладка різьбова заклепка закритого типу з потайним буртиком (головкою)
  • Кругла гладка різьбова заклепка закритого типу з малою потайним буртиком (головкою)
  • Шестигранна різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
  • Шестигранна різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
  • Шестигранна різьбова заклепка закритого типу з циліндричним буртиком (головкою)
  • Шестигранна різьбова заклепка закритого типу з малою потайним буртиком (головкою)
  • Полушестигранная різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
  • Полушестигранная різьбова заклепка відкритого типу з малою потайним буртиком (головкою)
  • Полушестигранная різьбова заклепка закритого типу з циліндричним буртиком (головкою)
  • Полушестигранная різьбова заклепка закритого типу з малою потайним буртиком (головкою)
  • Квадратна різьбова заклепка відкритого типу з циліндричним буртиком (головкою)
  • Кругла втулка різьбова заклепка з циліндричним буртиком (головкою)

Порядок встановлення Заклепки різьбовий — Гайки конструкцій використовуються

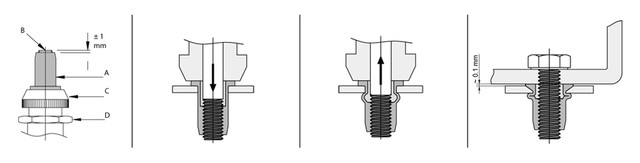

Для установки різьбовий заклепки використовується спеціальний заклепувальний інструмент. Інструмент може бути механічним (ручним), акумуляторним або пневмо-гідравлічним. Не залежно від принципу дії заклепувального інструменту порядок встановлення різьбовий заклепки у всіх однаковий:

  1. Підберіть відповідний інструмент.
  2. Підготуйте робочу поверхню, просвердливши отвір відповідного діаметру.
  3. Накрутіть різьбову заклепку (A) на різьбовий шток (B). Якщо ви встановлюєте різьбову заклепку відкритого типу, різьбовий шток повинен виступати з тіла заклепки на 1 мм . Якщо ж ви працюєте з різьбовою заклепкою закритого типу, закрутіть різьбовий шток інструменту в тіло заклепки до упору.
  4. Відрегулюйте головку інструменту (C) так, щоб вона щільно прилягала до різьбовий заклепки, накрученою на різьбовий шток. Зафіксуйте головку контргайкою (D).
  5. Введіть заклепку в отвір і встановіть її. В процесі установки різьбовий заклепки формується внутрішній опорний буртик.
  6. По завершенню процесу установки, викрутіть різьбовий шток інструменту з тіла різьбовий заклепки.
  7. Різьбова заклепка встановлена. Отримане різьбовий отвір готове до використання.

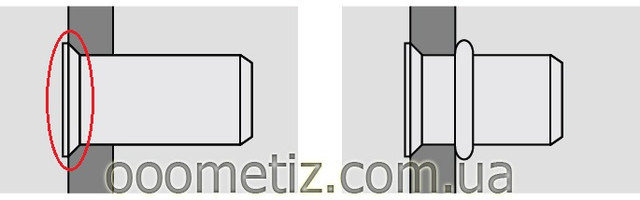

У разі встановлення заклепки з потайним буртиком, необхідно попередньо обробити отвір зенковкой з кутом 90°. Зенкування необхідно виконати таким чином, щоб після установки головка заклепки виступала над робочою поверхнею приблизно на 0,1 mm - це забезпечить прямий контакт деталей після складання. Якщо матеріал, який встановлюється заклепка занадто тонкий для зенкування, використовуйте заклепку з малим буртиком.
