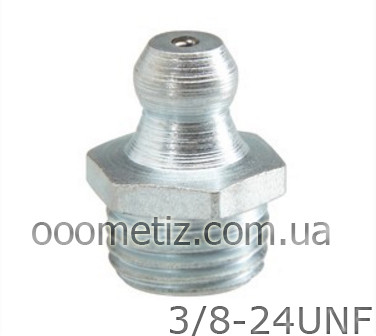

Прес-оливка 3/8" UNF, 3/8"UNF DIN 71412 А, ГОСТ 19853-74

Прес-оливки 3/8"UNF — 24 витка на дюйм прямі 180°, сталеві, оцинковані за DIN 71412 A з конічною різзю упаковані по 50 шт. в пакованні. Ціна залежить від обсягу партії замовлення.

Весь перелік прес-оливок представлений у розділі "ПРЕСС-МАСЛЕНКИ"

Можливе постачання під замовлення прямих прес-оливок 180° з конічною різзю за DIN 71412 A, ГОСТ 19853-74 Тип 1:

• з розміром різі: М5, М7, М8, М10, М12, М14, М16
• з різним кроком різі: 0,75; 0,8; 1; 1,25; 1,5; 1,75; 2
• з дюймовою різзю: 5/16"; 1/8"; 1/4"; 3/8"; 1/2"
• з різною висотою: 13,5; 14; 15; 15,5; 17,3; 17,5; 18; 18,5; 19; 21; 24; 29; 31; 41; 45 мм.
• сталевих (Сталь 10) із захисним покриттям: гальванічне оцинкування (білий і жовтий колір)
• з неіржавких сталей: А1 (12Х18Н10Е), А4(03Х17Н14М2, 03Х17Н14М3)
• з латунного сплаву Л63

Різьба дюймова, циліндрична з дрібним кроком 3/8"UNF (Unified National Fine). Кут профілю дюймової різі UNF за вершини становить 60°, теоретична висота профілю H=0,866025P. Кут за вершини та висота профілю повністю відповідає метричним різьам, проте всі розміри ґрунтуються на дюймовій системі вимірювання та вказуються в частках дюйма.

На деяких підприємствах прес-оливки з різзю 3/8"UNF мають широке застосування, для виготовлення різних деталей і механізмів. Насамперед це може бути пов'язано з закордонними замовленнями, оскільки різь 3/8"UNF це міжнародний стандарт і широко застосовується в Європі, США та Канаді. На пострадянському просторі різь 3/8"UNF називають дюймовою різзю.

Різь дюймова з дрібним кроком UNF сумісна з різзю:

• NF (National Fine) — кут профілю за вершини становить 60°
• SAE (Society of Automotive Engineers)- американський стандарт, дюймова різь кут профілю 60°. В одиницях SAE зазвичай вказується зовнішній діаметр труби. Наприклад, 3/8" SAE — зовнішній діаметр 3/8 дюйма.

Технічне позначення дюймової різі UNF:

Дюймова різь UNF (Unified National Fine) позначається заголовними латинськими літерами UNF. Перед літерами вказано числове значення номінального діаметра різі в дюймах і кількість витків на дюйм (крок дюймової різі).  Наприклад, прес-оливка з дюймовою різзю UNF з номінальним діаметром 3/8" позначається як 3/8"-24 UNF. Виріб вказують тільки діаметр дюймової різі та кількість витків на дюйм (крок різі), например 3/8"-24. Дюймовій різі 3/8" з кроком різі 24 витка на дюйм відповідає тільки одна дюймова різь UNF- Unified National Fine. І навпаки вказують 3/8" UNF, буквене позначення дюймової різі UNF означає, що дюймова різь 3/8" UNF має крок різі 24 витка на дюйм.

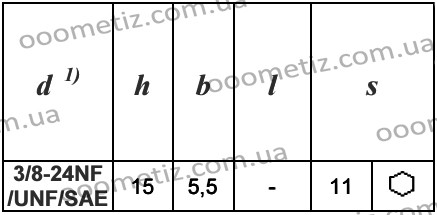

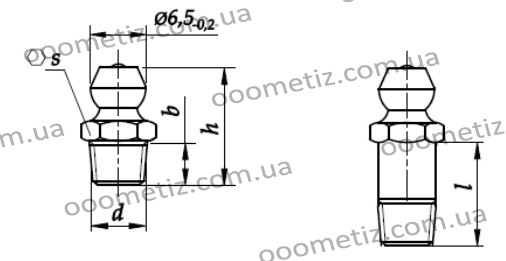

Таблиця розмірів прямих прес-оливок з дюймовою різзю 3/8"UNF по DIN 71412 A:
